Cuscinetti a disegno

I cuscinetti e le ralle a disegno Dynamic 360 sono sistemi di rotazione molto versatili in quanto la loro geometria esterna viene realizzata su misura potendo utilizzare qualsiasi tipo di materiale.
Grazie al cuscinetto in elementi Franke integrato al loro interno sono sistemi che sopportano carichi sia assiali che radiali, possono raggiungere una velocità di 10 metri al secondo ed essendo precaricati garantiscono una rigidità elevato.
Integrazione cuscinetto in elementi

Gli oltre venti anni di esperienza sull’integrazione dei sistemi Franke ci permettono di fornire un servizio completo che va dal dimensionamento e l’integrazione del cuscinetto in elementi fino alla realizzazione del componente a disegno.

Mediante le tecnologie a disposizione possiamo progettare internamente la geometria del cuscinetto a disegno per poi fornire il file 3D del componente in modo che il cliente possa verificare la perfetta adattabilità al proprio progetto.

Cuscinetti con dentatura

L’esperienza maturata nel settore delle pulegge dentate e degli ingranaggi ci ha permesso di realizzare diversi cuscinetti con dentatura esterna sia in acciaio che in alluminio.

I creatori che utilizziamo sono certificati e disponibili nei seguenti passi per cinghia: AT – T – XL – L – H -XH – HTD – RPP – ATP – GT, siamo in grado di poter realizzare anche l’anello esterno con dentatura a denti dritti ed inclinati dal modulo 1 al 6 mm

Possiamo utilizzare i materiali più idonei al tipo di applicazione e al relativo ambiente in cui vengono impiegati e quelli che ad oggi utilizziamo maggiormente sono: alluminio, C45, acciaio inox, materiale plastico, …

1 – Possiamo studiare l’inserimento del cuscinetto in elementi e progettare la geometria esterna che soddisfi le specifiche esigenze

I cuscinetti assemblati sono dei sistemi di rotazione in grado di sopportare carichi sia radiali che assiali

2 – I sistemi assemblati con cuscinetto in elementi integrato sono in grado di sopportare carichi sia radiali che assiali

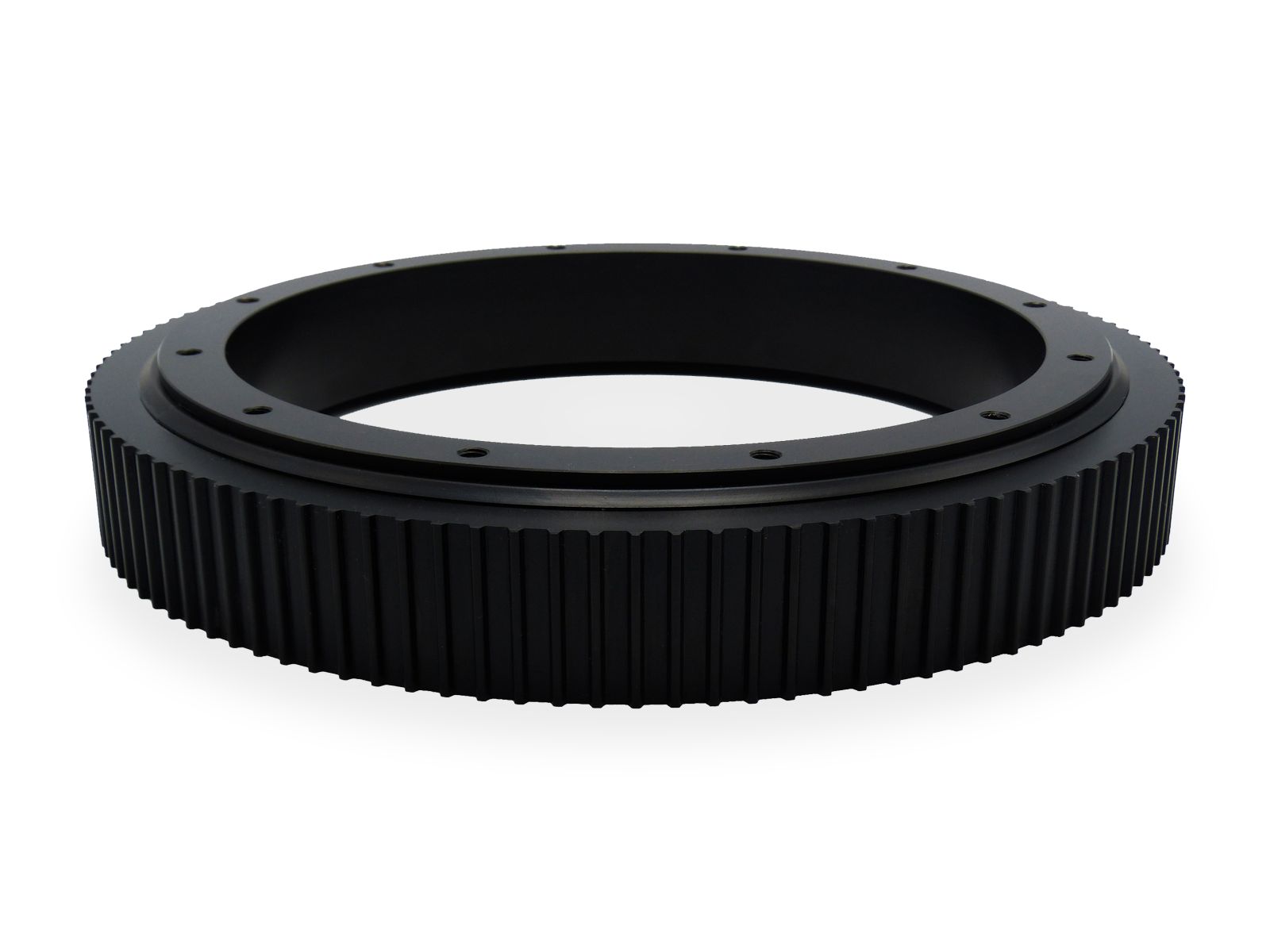

Un cuscinetto con dentatura, la puleggia e la relativa cinghia creano un sistema di posizionamento molto compatto

3 – Un cuscinetto con dentatura, la puleggia e la relativa cinghia creano un sistema di posizionamento molto compatto

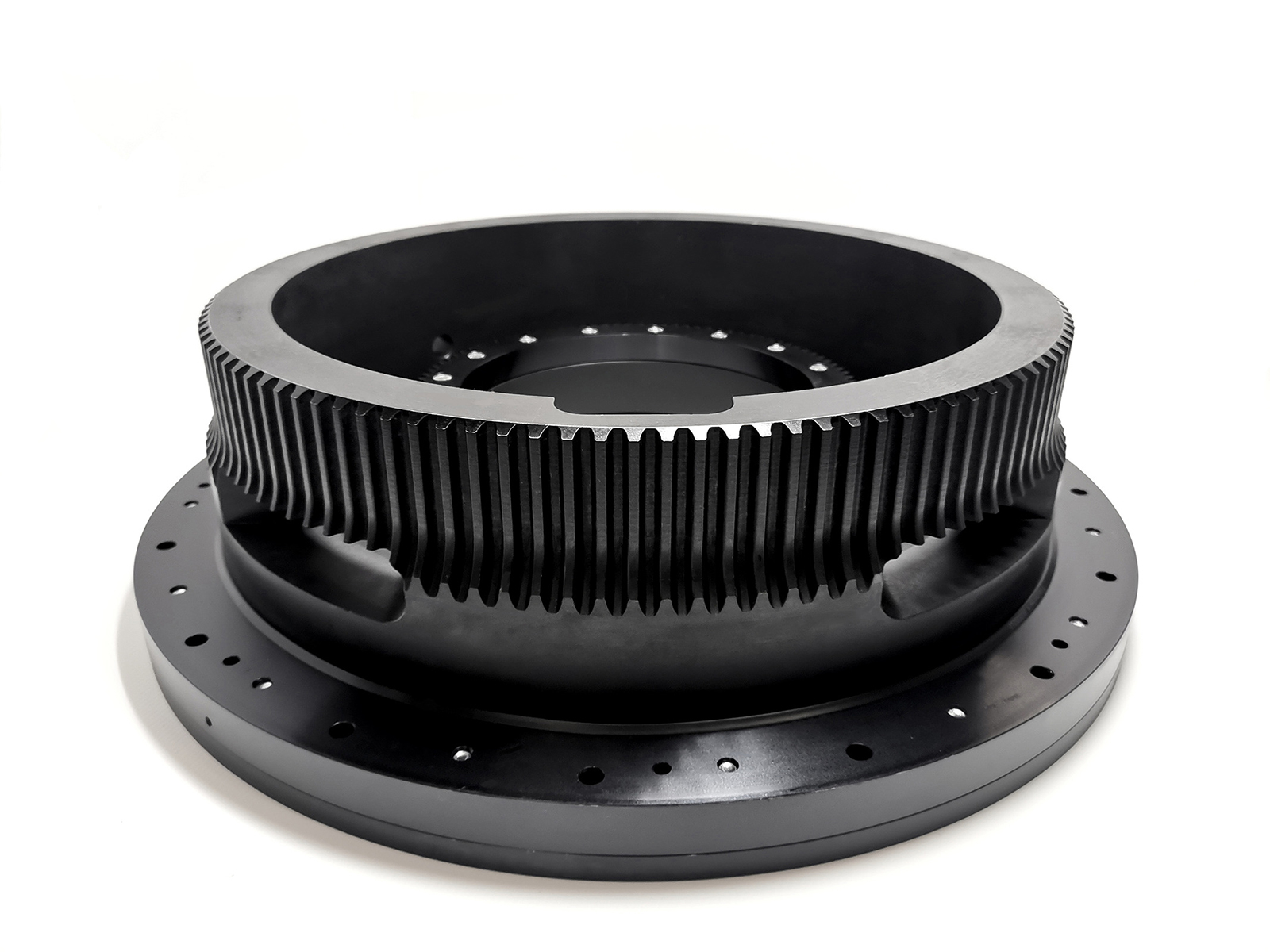

I cuscinetti assemblati Dynamic 360 possono essere dentati per i seguenti passi di cinghia AT – T – XL – L – H -XH – HTD – GT – RPP

4 – I cuscinetti assemblati Dynamic 360 possono essere dentati per i seguenti passi di cinghia AT – T – XL – L – H -XH – HTD – GT – RPP

La costruzione in 3 pezzi permette l’inserimento del cuscinetto in elementi Franke ed anche la possibilità di precaricare il sistema

5 – La costruzione in 3 pezzi permette l’inserimento del cuscinetto in elementi Franke ed anche la possibilità di precaricare il sistema

Cuscinetto assemblato con albero cavo da 190 mm e dentatura HTD 8M z=128 utilizzato per la rotazione di un sistema di visione

6 – Cuscinetto assemblato con albero cavo da 190 mm e dentatura HTD 8M z=128 utilizzato per la rotazione di un sistema di visione

Cuscinetto in alluminio con diametro interno 650 mm ed anello esterno dentato per cinghia HTD 8M con anodizzazione dura

7 – Cuscinetto in alluminio con diametro interno 650 mm ed anello esterno dentato per cinghia HTD 8M con anodizzazione dura

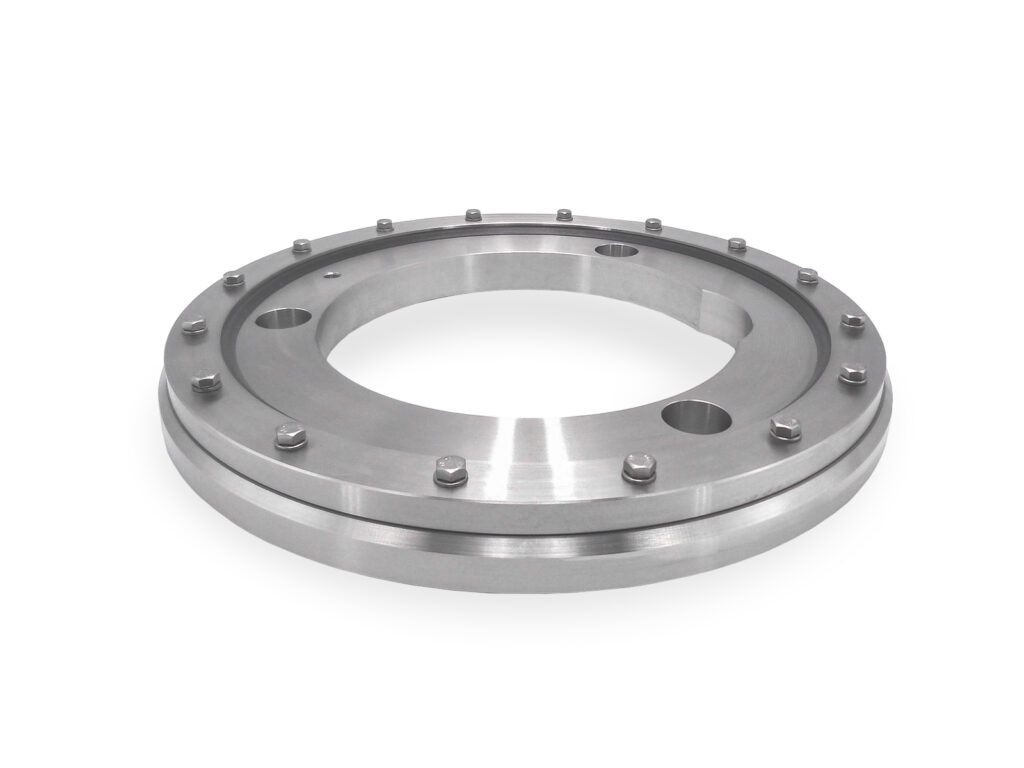

Cuscinetto assemblato realizzato in acciaio inox ed utilizzato su impianto nell’industria alimentare

8 – Cuscinetto assemblato realizzato in acciaio inox ed utilizzato su impianto nell’industria alimentare

Il cuscinetto assemblato in alluminio dentato per cinghia AT3 permette la rotazione precisa di sistemi radar o di antenne

9 – Il cuscinetto assemblato in alluminio dentato per cinghia AT3 permette la rotazione precisa di sistemi radar o di antenne

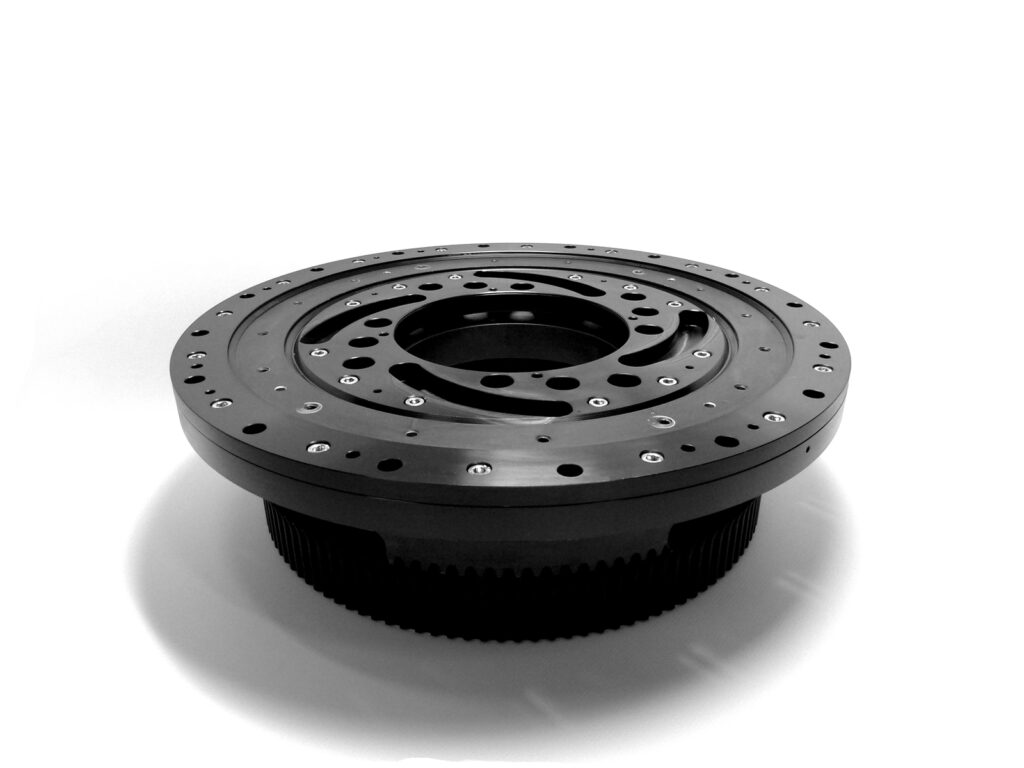

Mandrino utilizzato su macchine per il taglio tubo con laser dove le parti rotanti sono in alluminio e quelle fisse in acciaio C45

10 – Mandrino utilizzato su macchine per il taglio tubo con laser dove le parti rotanti sono in alluminio e quelle fisse in acciaio C45

I due cuscinetti interni Franke permettono la doppia rotazione del sistema, una gestita con ingranaggio l’altra con cinghia dentata

11 – I due cuscinetti interni Franke permettono la doppia rotazione del sistema, una gestita con ingranaggio l’altra con cinghia dentata

I cuscinetti in alluminio con trattamento GHA possono essere utilizzati come valida alternativa ai componenti in acciaio inox

12 – I cuscinetti in alluminio con trattamento GHA possono essere utilizzati come valida alternativa ai componenti in acciaio inox

Sistema rotante in materiale C45 con integrato cuscinetto modello LER 5 utilizzato su Impianti di smistamento rifiuti

13 – Sistema rotante in materiale C45 con integrato cuscinetto modello LER 5 utilizzato su Impianti di smistamento rifiuti.

I Cuscinetti assemblati in alluminio sono ideali per la rotazione dei sistemi di scansione nelle macchine per la panoramica dentale

14 – I Cuscinetti assemblati in alluminio sono ideali per la rotazione dei sistemi di scansione nelle macchine per la panoramica dentale

Sistema assemblato con parte esterna in alluminio e anello interno in acciaio C45 utilizzato su macchina per avvolgimento motori

15 – Sistema assemblato con parte esterna in alluminio e anello interno in acciaio C45 utilizzato su macchina per avvolgimento motori

Sistema assemblato con 3 rotazioni distinte gestite da cinghie dentate HTD 8M utilizzato su impianto di confezionamento

16 – Sistema assemblato con 3 rotazioni distinte gestite da cinghie dentate HTD 8M utilizzato su impianto di confezionamento

Sui cuscinetti con la ghiera di precarico registrabile è possibile variare il momento di stacco e la rigidità del sistema

17 – Sui cuscinetti con la ghiera di precarico registrabile è possibile variare il momento di stacco e la rigidità del sistema

Cuscinetto in alluminio con foro interno da 1200 mm e dentatura per cinghia HTD 8M utilizzato per sistema di scansione su macchina TAC

18 – Cuscinetto in alluminio con foro interno da 1200 mm e dentatura per cinghia HTD 8M utilizzato per sistema di scansione su macchina TAC

Sistema di rotazione realizzato in alluminio con passaggio interno da 325 mm utilizzato per il ribaltamento di un nastro trasportatore

19 – Sistema di rotazione realizzato in alluminio con passaggio interno da 325 mm utilizzato per il ribaltamento di un nastro trasportatore

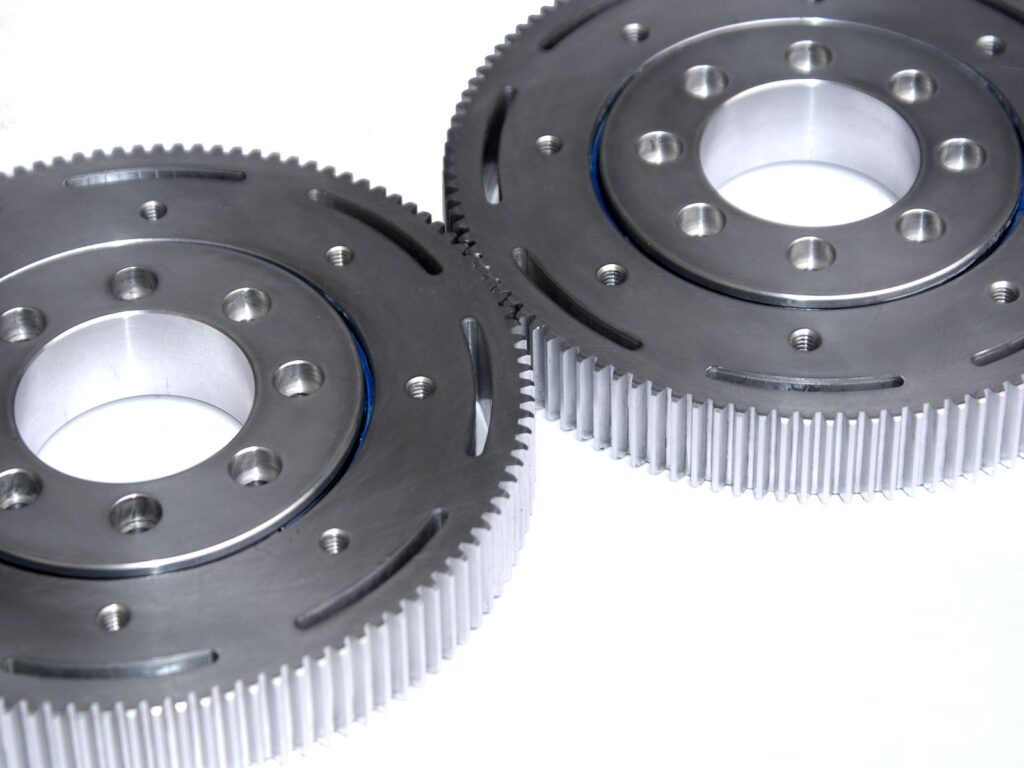

Cuscinetti assemblati con dentatura esterna a modulo 2 utilizzati su veicoli ed imbarcazioni per la rotazione delle antenne e dei sistemi radar

20 – Cuscinetti assemblati con dentatura esterna a modulo 2 utilizzati su veicoli ed imbarcazioni per la rotazione delle antenne e dei sistemi radar
