Guide lineari Franke

Il sistema di guida lineare Franke si distingue dalle tradizionali soluzioni presenti sul mercato per molti aspetti. In primo luogo il materiale: largo utilizzo dell’alluminio per la struttura della rotaia e del cursore che ne conferiscono un’estrema leggerezza e resistenza alla corrosione, per poi passare al cuore del sistema, ovvero i cuscinetti a rullini integrati nella struttura in alluminio del cursore che rotolano su vie di scorrimento in acciaio, pressate nel corpo rotaia.
I cuscinetti, lubrificati a vita, garantiscono prestazioni superiori a qualsiasi sistema di guida in termini di velocità ed accelerazioni. Il lubrificante contenuto all’interno dei cuscinetti non fuoriesce dagli stessi rendendo la guida adatta ad applicazioni specifiche. Nessun componente del cursore può fuoriuscire durante il montaggio o rimontaggio dello stesso sulla rotaia ed il precarico è facilmente personalizzabile in opera.
I vantaggi della guida lineare Franke

Le caratteristiche sopra elencate generano numerosi vantaggi nell’utilizzo della guida Franke rispetto ai sistemi tradizionali come di seguito elencato:

  • Peso ridotto fino al 60% rispetto a pari taglia in acciaio
  • Velocità di traslazione massima di 10m/sec
  • Nessun intervento di manutenzione richiesto
  • Riduzione della potenza impiegata grazie al basso attrito
  • Aumento delle velocità nelle inversioni di direzione
  • Maggior durata in presenza di polveri gravose
Tavole e moduli lineari Franke

Le tavole lineari FTB si distinguono per il loro design compatto e robusto. La guida a rulli in alluminio integrata è esente da manutenzione e protetta dallo sporco da una copertura metallica.

La trasmissione è affidata ad una vite a ricircolo di sfere. Le tavole lineari FTB di Franke sono adatte per processi precisi in molte applicazioni di misurazione, test e posizionamento. Sono disponibili con corse da 100 a 1500 mm.

I moduli lineari FTC e FTD Franke sono unità di posizionamento leggere e pronte per l’installazione. Sono estremamente compatte e combinano il sistema di guida ad una trasmissione a cinghia dentata. Sono molto versatili e possono essere utilizzati in molteplici settori.

Le versioni disponibili

Diverse versioni sono disponibili per soddisfare tutte le esigenze.

FDA Guida lineare standard con corpo in alluminio e parti di scorrimento in acciaio temprato. Pattino in alluminio con cuscinetti a rullini in acciaio.

FDB Guida lineare leggera con corpo in alluminio e parti di scorrimento in acciaio temprato. Pattino in alluminio con cuscinetti a sfera in acciaio.

FDC
Guida lineare inox anticorrosione con corpo in alluminio e parti di scorrimento in acciaio inossidabile. Pattino in alluminio con cuscinetti a rullini in acciaio inossidabile.

FDD
Guida lineare amagnetica con corpo in alluminio e parti di scorrimento in acciaio amagnetico. Pattino in alluminio con cuscinetti a rullini in acciaio amagnetico.

FDE
Guida lineare standard con corpo in alluminio e parti di scorrimento in acciaio temprato. Pattino in alluminio con cuscinetti a rullini in acciaio. Senza lubrificante.

FDG
Guida lineare leggera inossidabile con corpo in alluminio e parti di scorrimento in acciaio inossidabile. Pattino in alluminio con cuscinetti a sfera in acciaio inossidabile.

FDI
Guida lineare inox con corpo in alluminio e parti di scorrimento in acciaio inossidabile. Pattino in alluminio con cuscinetti a rullini in acciaio inossidabile adatta ad applicazioni per alto vuoto.

1 – Il sistema di guida lineare Franke sintetizzato in un video che riassume le sue caratteristiche tecniche

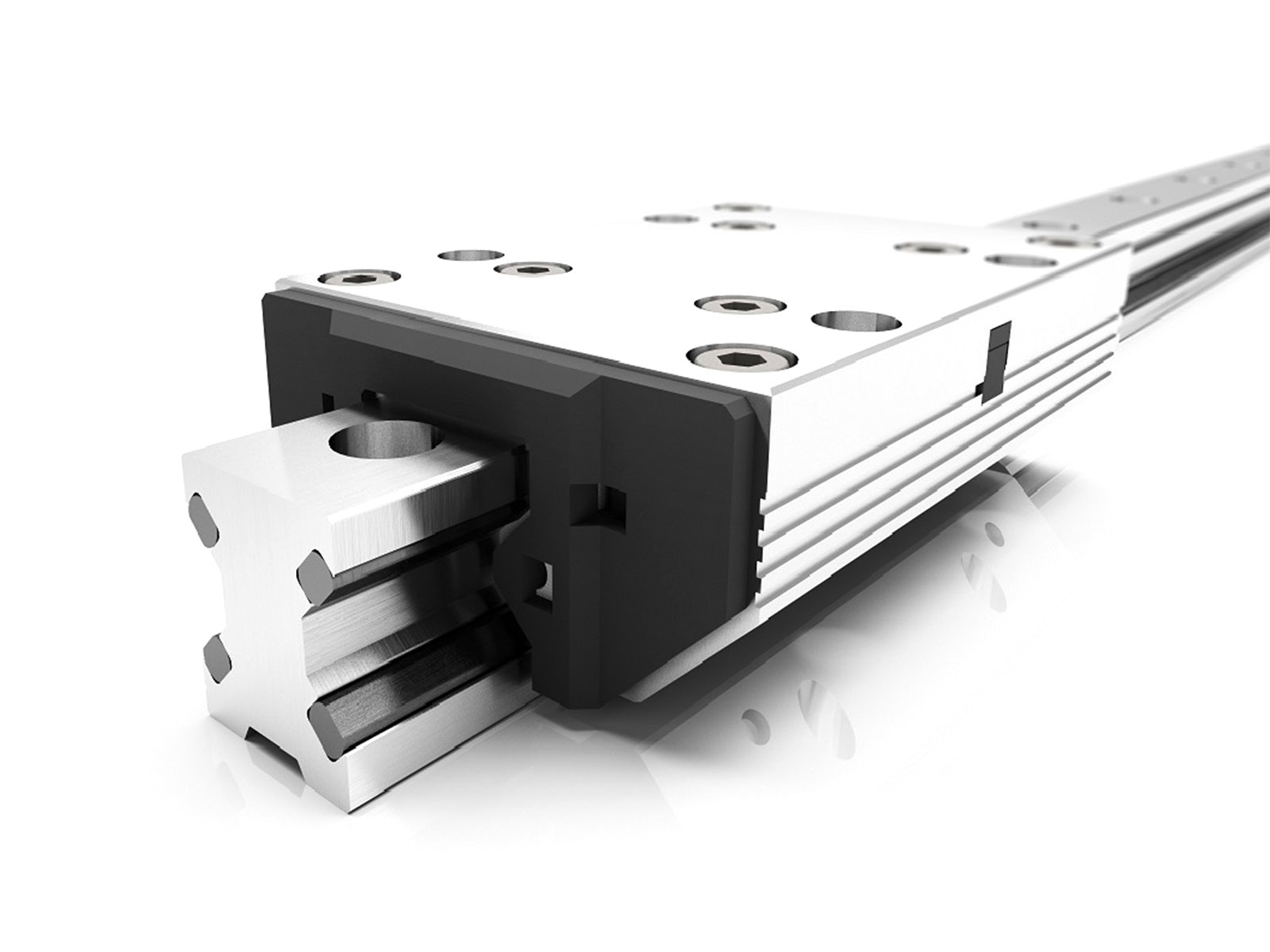

2 – La guida lineare Franke riesce ad abbinare rigidità ed elevato dinamismo, è ideale per l’automazione industriale e la robotica

3 – Il corpo in alluminio del cursore e della rotaia permette di avere un sistema molto più leggero rispetto alle guide in acciaio

4 – La versione R consente di utilizzare una piastra a disegno per ottenere una guida lineare più larga rispetto allo standard

5 – Gli otto cuscinetti integrati nel cursore posizionati ad X sopportano carichi sia assiali che radiali

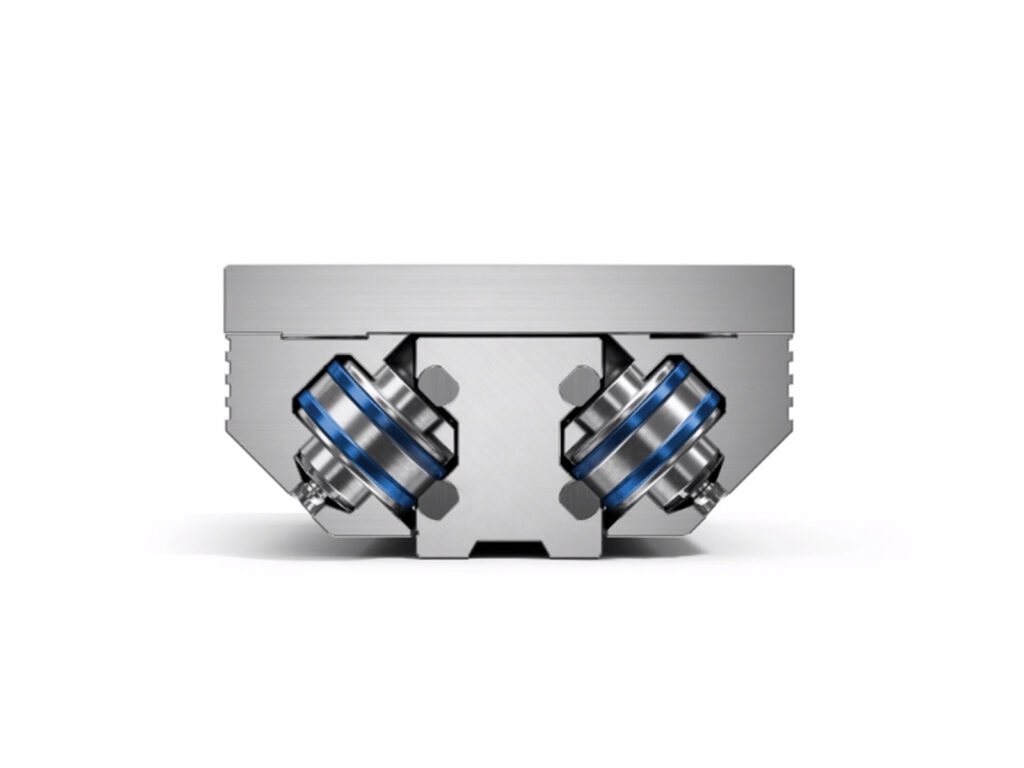

6 – La corona esterna dei cuscinetti sagomata e flottante si posiziona in modo perfetto sulla via di scorrimento temprata

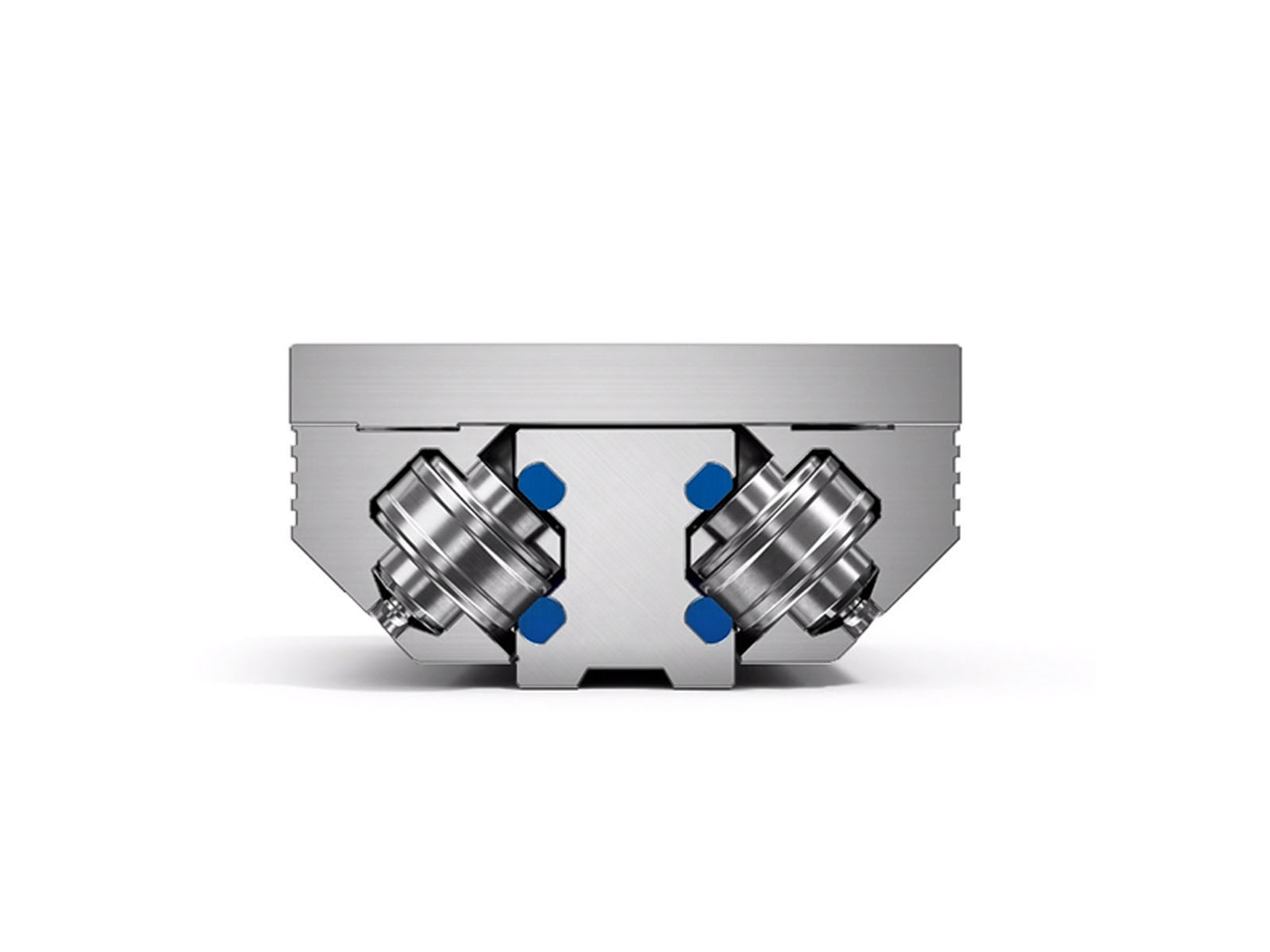

7 – Le 4 vie di scorrimento integrate nel corpo guida in alluminio garantiscono una durata elevata nel tempo

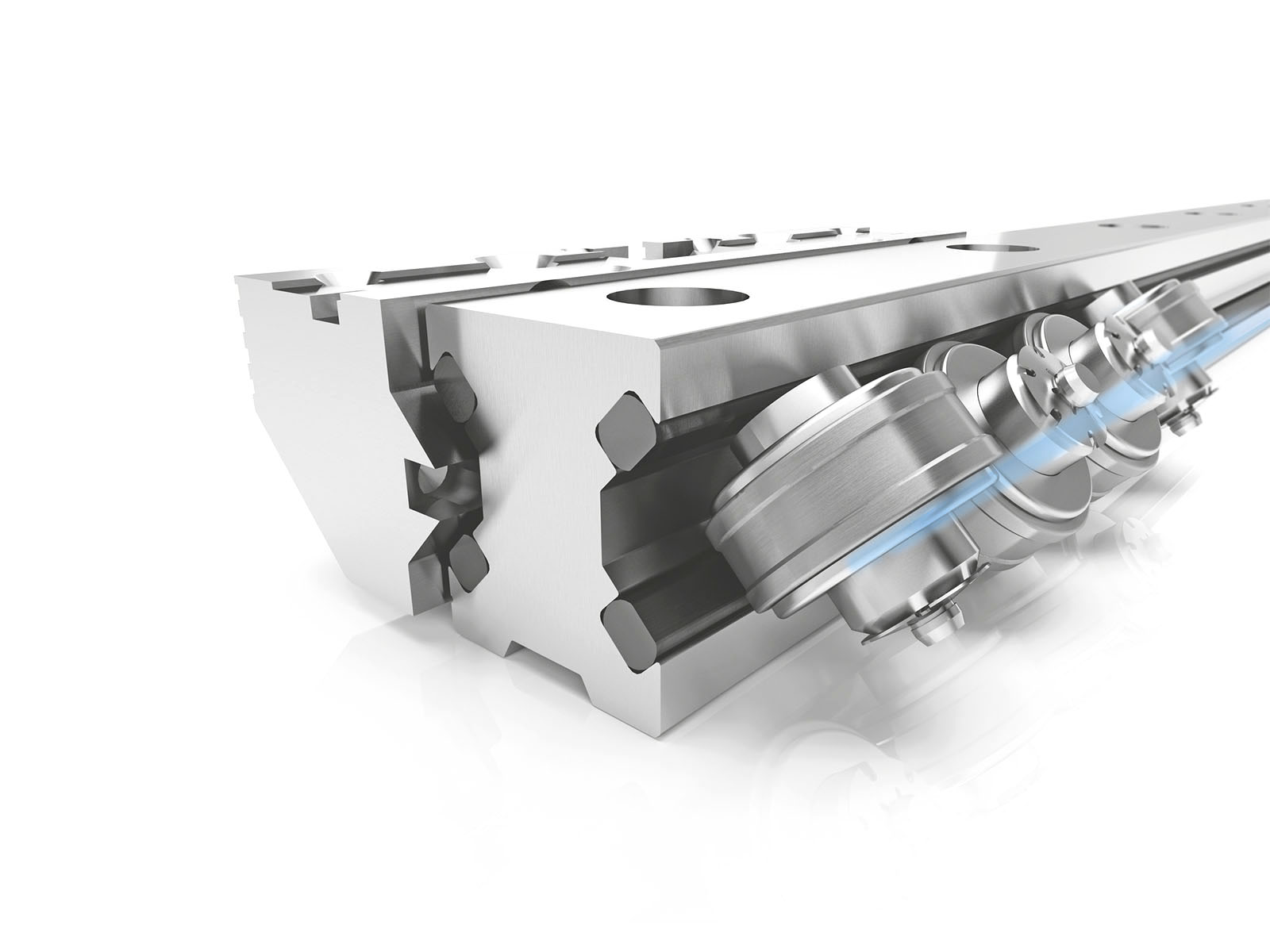

8 – I cuscinetti essendo schermati non permettono la fuori uscita del lubrificante e il sistema non ha bisogno di manutenzione

9 – La guida lineare FDC con parti in acciaio inox viene utilizzata in applicazioni con liquidi come le Water jet

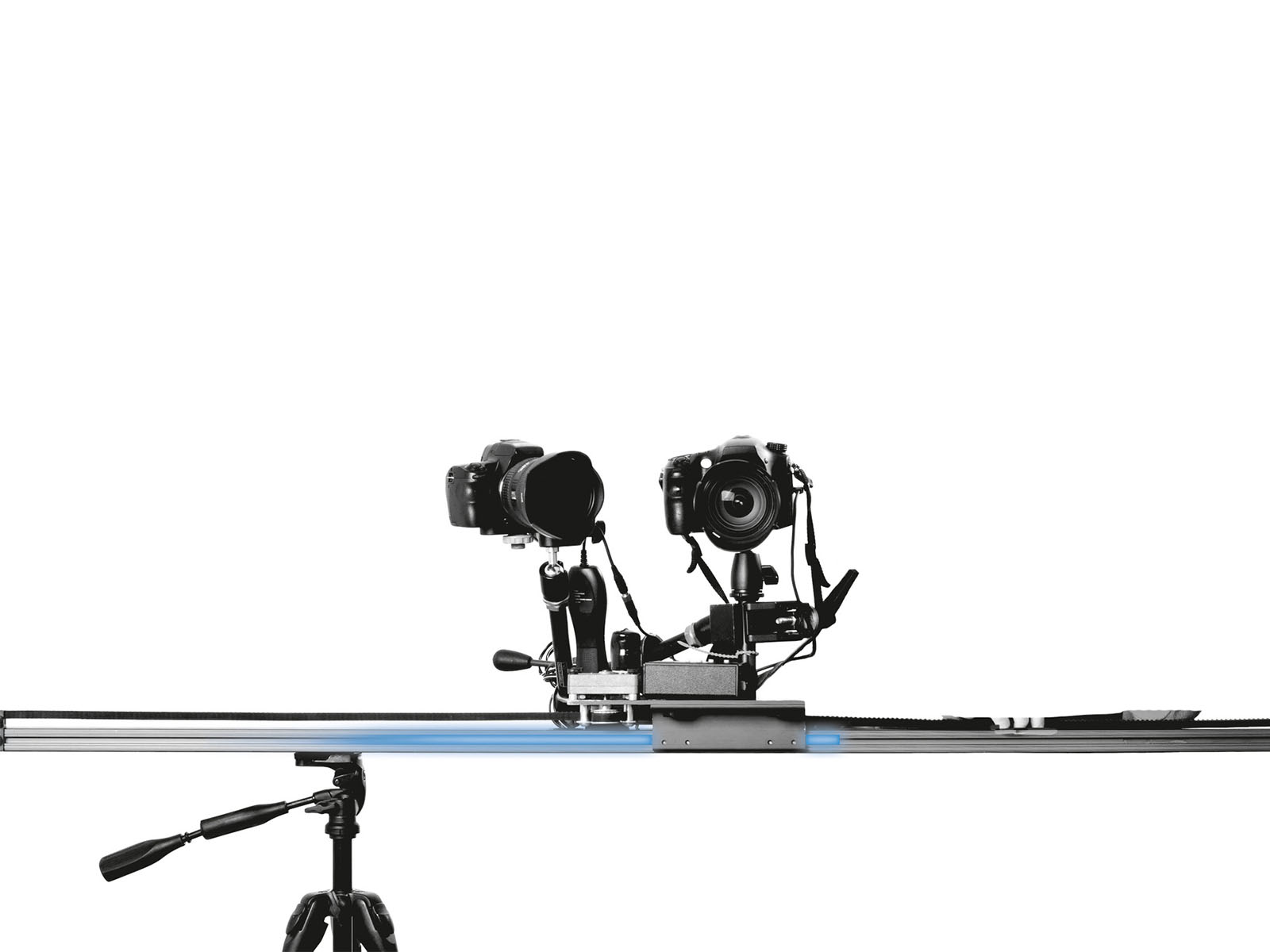

10 – La fluidità di scorrimento della guida lineare Franke è molto apprezzata nelle attrezzature del settore cinematografico

11 – La guida lineare FDH abbinata ad un motore lineare può raggiungere accelerazioni fino a 100 mt al sec2

12 – La guida lineare utilizzata su macchine grafiche per tampografia può raggiungere la velocità di 10 mt al sec.

13 – L’assenza di lubrificante sul corpo guida rende il sistema Franke ideale per il settore medicale ed elettromedicale

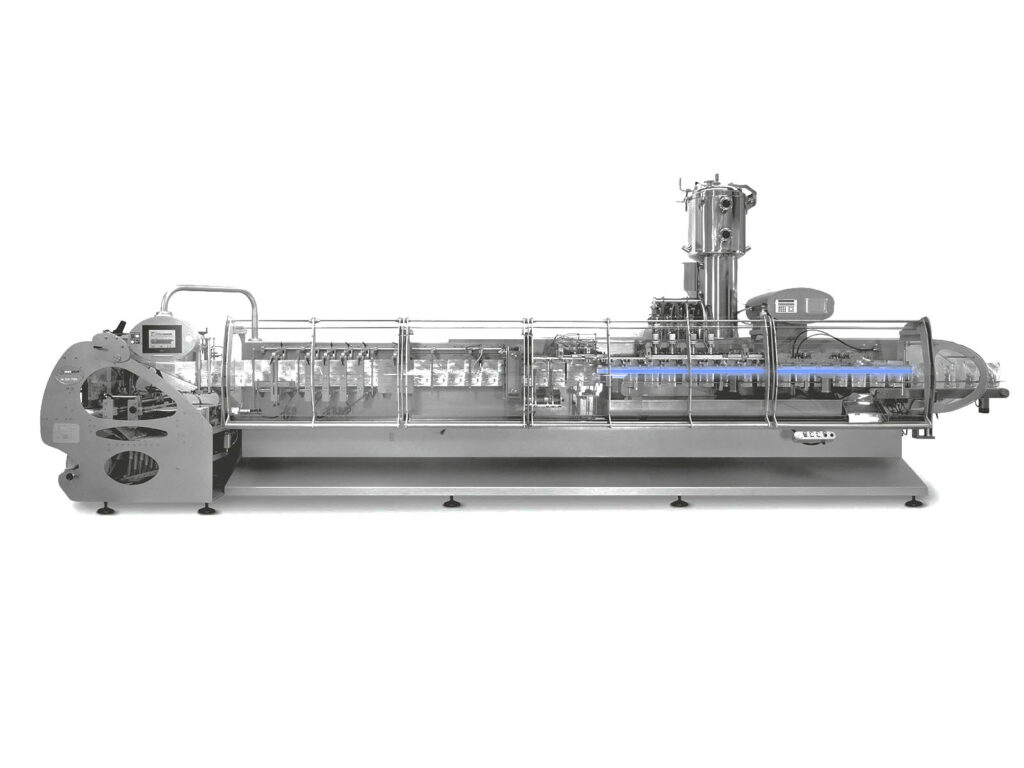

14 – La guida lineare Franke grazie alla sua velocità ed alla sua accelerazione è molto utilizzata su macchine automatiche e packaging

15 – La rigidità derivata dal precarico del sistema permette l’utilizzo su attrezzature meccaniche e nel settore dell’automotive

16 – Le tavole e i moduli Franke sono sistemi con all’interno delle guide lineari e una trasmissione a cinghia dentata o avite senza fine

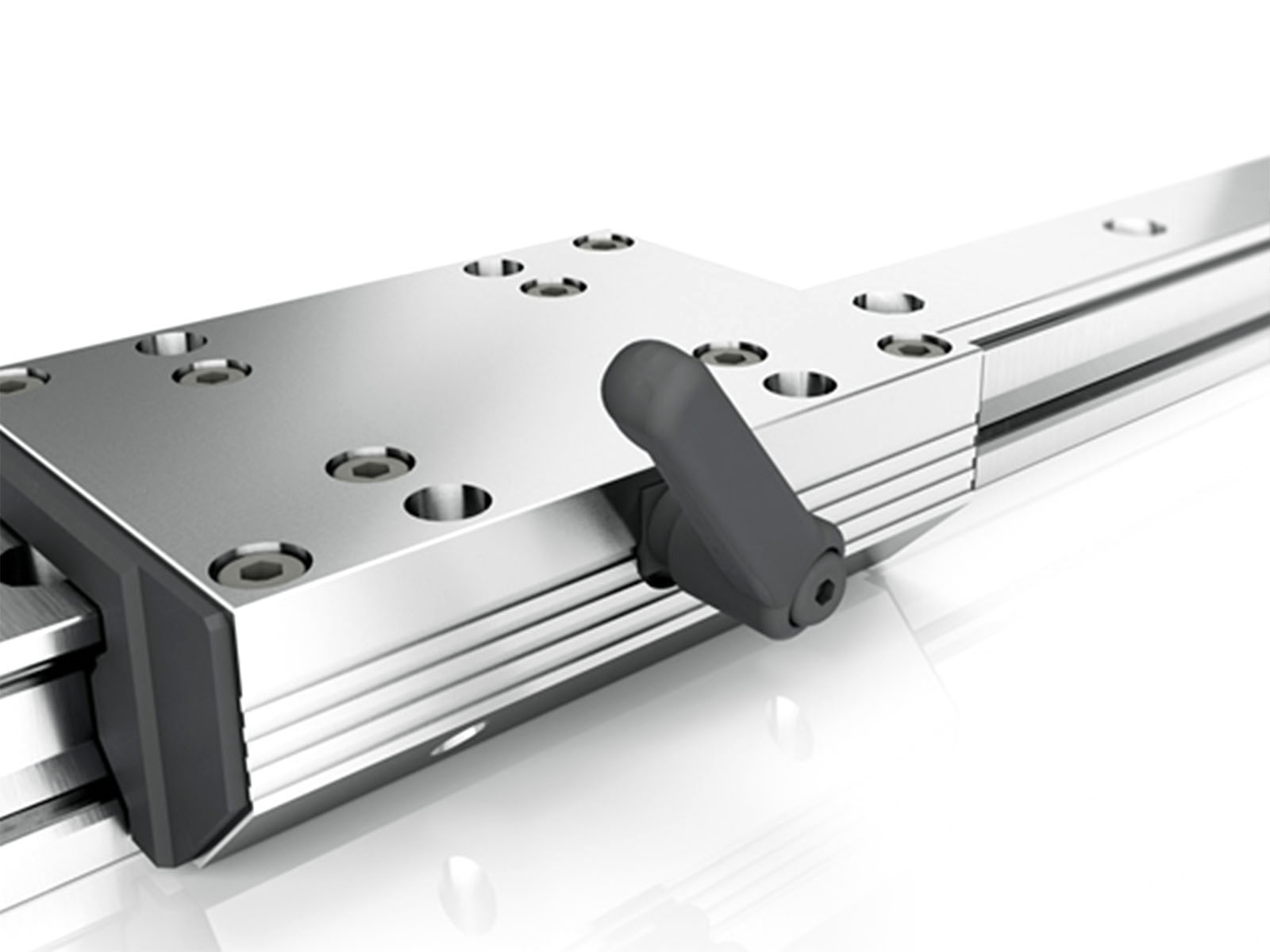

17 – Il cursore con bloccaggio è disponibile sia con la leva a ripresa che con il volantino lobato

18 – Franke può fornire delle guide lineari personalizzate in modo da ottimizzare al meglio le dimensioni di ingombro
